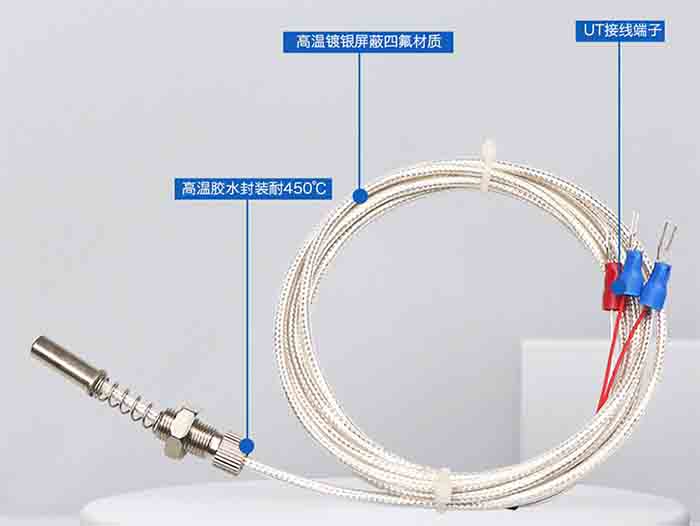

壓簧式熱電阻產品概述

WZCM、WZPM系列端面熱電阻元件由特殊處理的絲材繞制，緊貼在溫度計端面，與一般軸瓦熱電阻相比，能更正確和迅速地反映被測端面的實際溫度，適用于測量軸瓦或其他機件的端面溫度。

鎧裝熱電阻可用于測量-200～500℃范圍內溫度，可直接用銅導線和二次儀表相連接使用。由于它具有良好的電輸出特性，可為顯示儀、記錄儀、調節儀、掃描器、數據記錄儀以及電腦提供精確的溫度變化輸入信號。

壓簧式熱電阻工作原理

鎧裝熱電阻工作原理：在溫度作用下熱電阻絲的電阻隨之變化而變化。顯示儀表將會指示出熱電阻產生的電阻值所對應的溫度值。

壓簧式熱電阻主要技術指標

熱電阻感溫元件在100℃時電阻值（R100）和它在0℃時的電阻（R0）比值R100/R0。

分度Pt100：

A級 R0=100±0.06Ω

B級 R0=100±0.12Ω

W100=R100/R0=1.3851

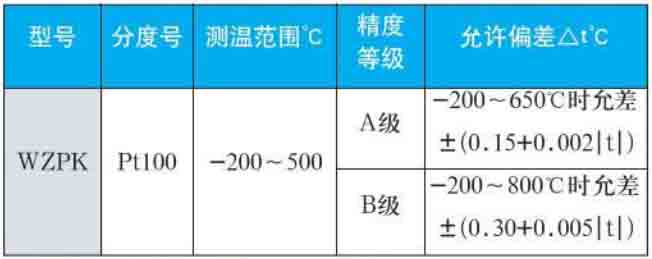

壓簧式熱電阻量程規格

式中“t”為感溫元件實測溫度絕對值。

公稱壓力

一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許公稱壓力以?xún)H與保護管材料、直徑、壁厚關于，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。

熱響應時間

在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的50%，所需的時間，稱為熱響應時間，用τ0.5表示。

熱電阻絕緣電阻

常溫絕緣電阻的試驗電壓可取直流10～100V任意值，環境溫度在15～35℃范圍內，相對濕度應不大于80%；常溫絕緣電阻值應不小于100MΩ。

熱電阻允許通過電流

通過鎧裝熱電阻的測量電流*大不超過5mA。

壓簧式熱電阻分類形式

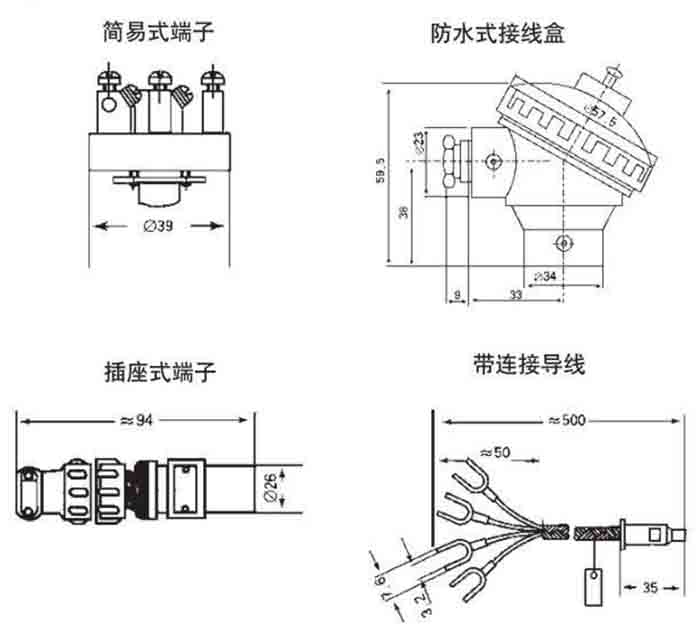

1、接線盒式

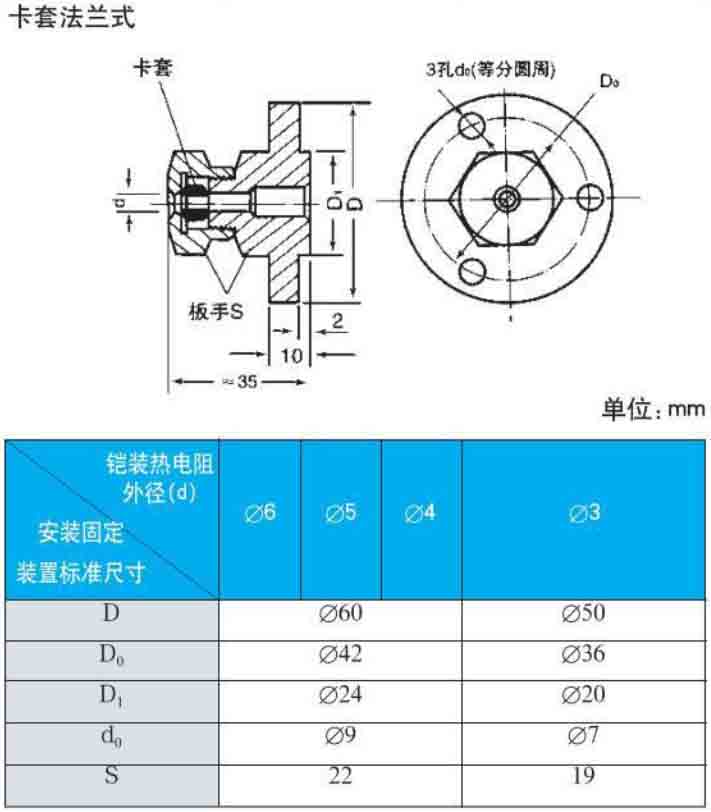

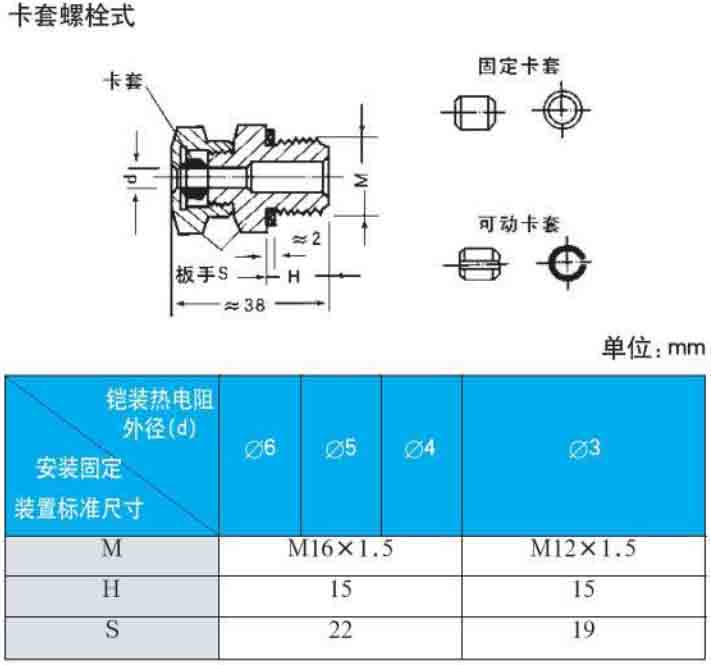

2、安裝固定形式

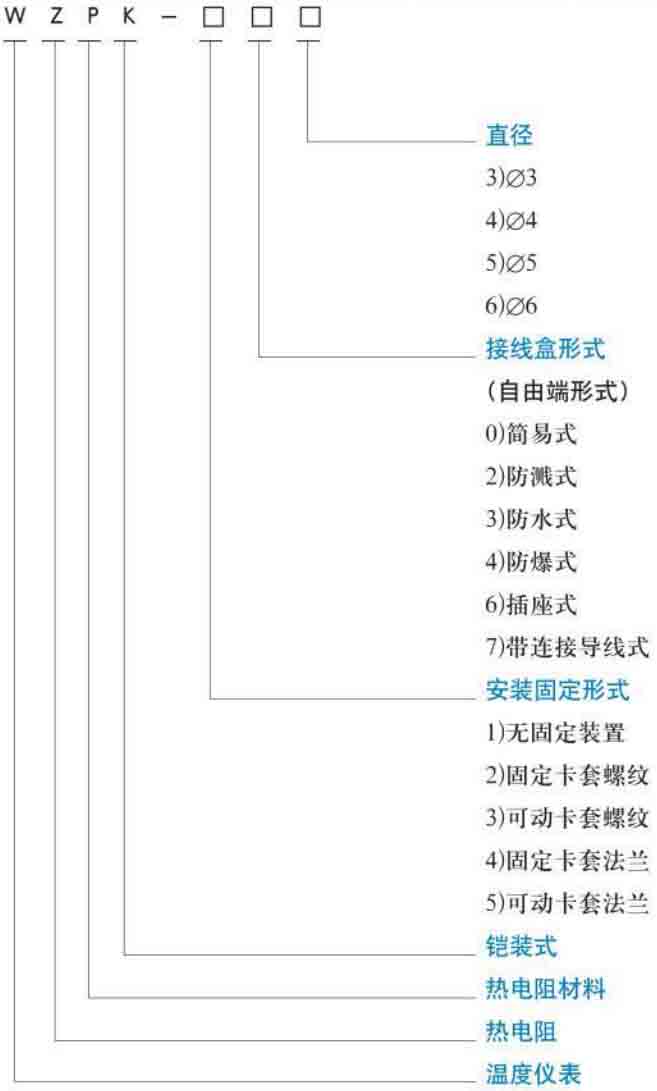

壓簧式熱電阻型號表示

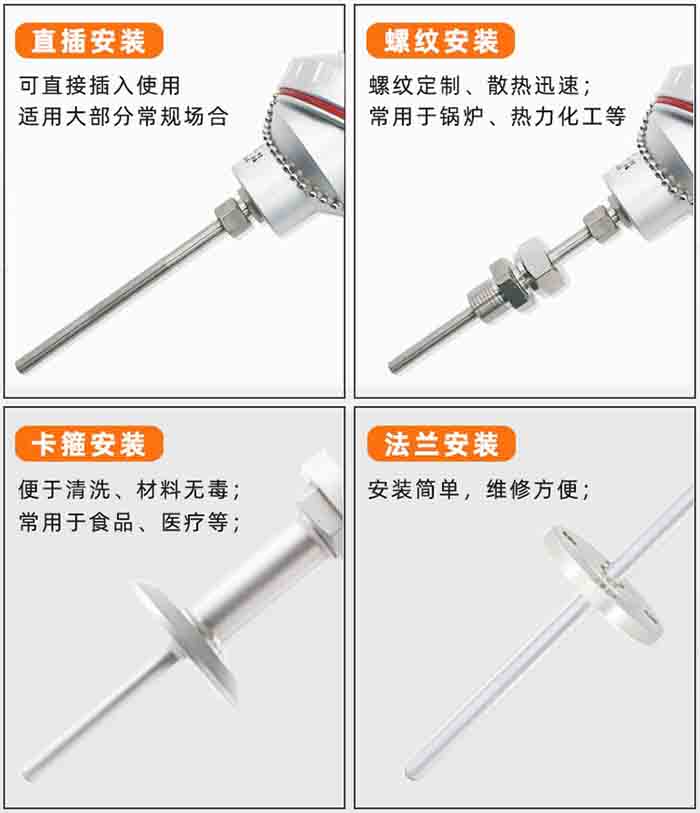

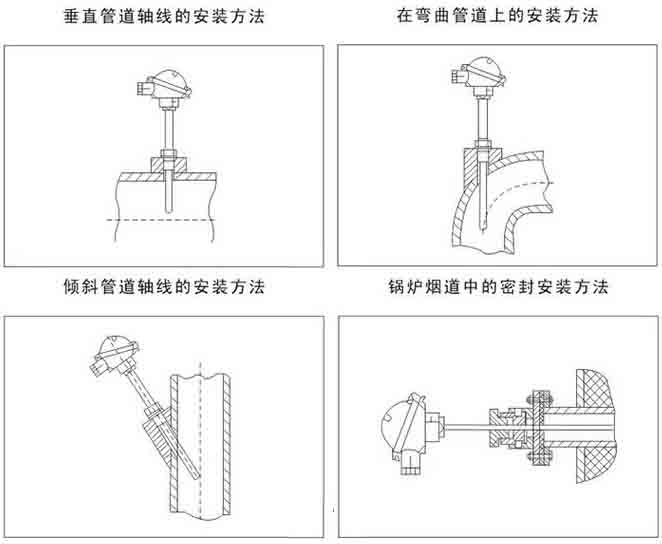

壓簧式熱電阻安裝方式

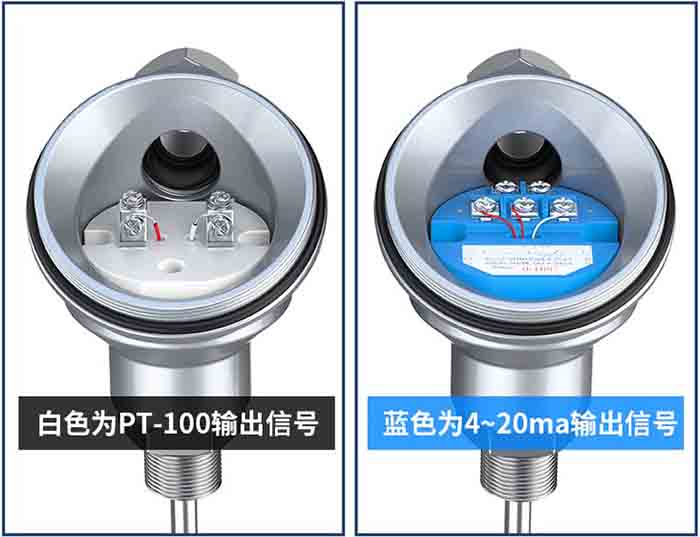

壓簧式熱電阻接線方式
